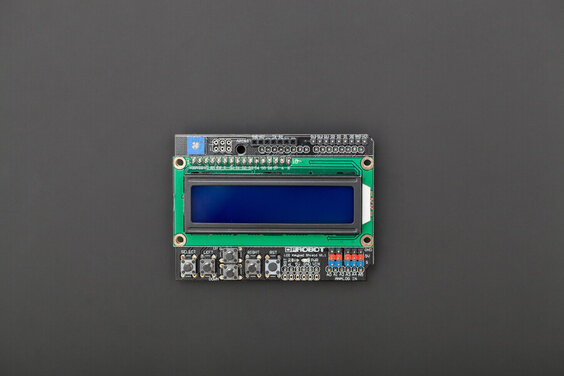

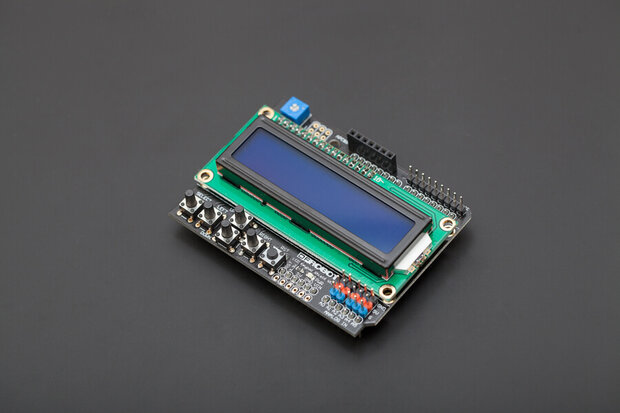

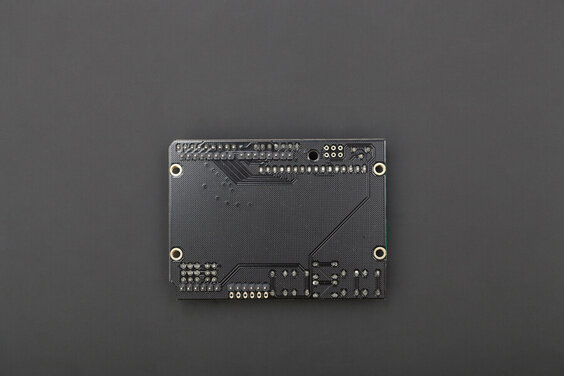

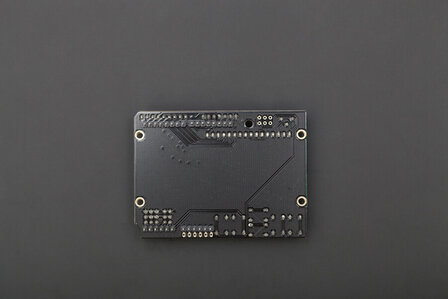

Gravity: 1602 LCD Keypad Shield For Arduino DFR0009

Dit is een zeer populair LCD-toetsenbordschild voor Arduino en andere varianten. Het bevat een 2x16 LCD-display en 6 tijdelijke drukknoppen. Pinnen 4, 5, 6, 7, 8, 9 en 10 worden gebruikt om te communiceren met het LCD-scherm. Er wordt slechts één analoge pin 0 gebruikt om de vijf drukknoppen te lezen. Het LCD-scherm ondersteunt contrastaanpassing en aan/uit-functies met achtergrondverlichting. Het toont ook vijf analoge pinnen met DFRobot-kleurcode voor eenvoudige aansluiting en weergave van analoge sensoren. De ingebouwde LED geeft aan dat de stroom is ingeschakeld.

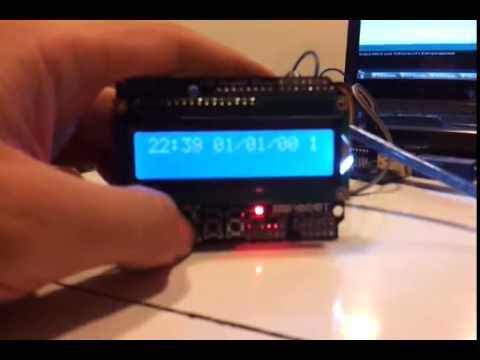

Dit LCD Arduino-schild heeft 5 toetsen - selecteren, omhoog, rechts, omlaag en links waarmee u door menu's kunt bladeren en rechtstreeks selecties kunt maken vanaf één bord dat aan uw Arduino-project is bevestigd zonder dat u een enorme toren van schilden nodig heeft.

Dankzij dit ontwerp kun je sensoren blijven aansluiten op de rest van de pinnen en deze gebruiken voor monitoring of menuselectie met de drukknoppen, zelfs voor gamen. Projecttoepassingen vereisen testen of debuggen. Het direct weergeven van informatie helpt in de meeste gevallen wanneer een computer niet binnen handbereik is. Als u van plan bent iets te bouwen dat niet op een computer is aangesloten en u wilt controleren wat er aan de hand is wanneer u het op zijn plaats zet, zal deze toevoeging zeer waardevol blijken om ervoor te zorgen dat het programma goed werkt.

De gebruikte LCD-pinnen zijn niet zichtbaar aan de bovenzijde van het bord, waardoor alleen de ongebruikte pinnen overblijven. Op deze manier zullen conflicten met LCD-pinnen bovenop het bord niet meer voorkomen. Dit ontwerp bevat een APC/Bluetooth v3-aansluiting om gegevensoverdracht met uw robot mogelijk te maken.

Het display is ontworpen voor 'klassieke' Arduino zoals de Uno, Duemilanove, Diecimilla, etc.

SPECIFICATIES:

• Bedrijfsspanning: 5V

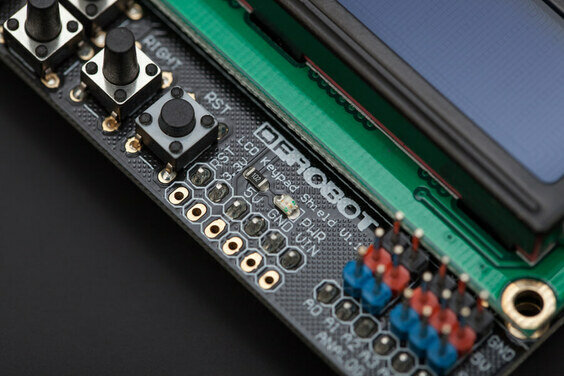

• 5 drukknoppen voor een aangepast menubedieningspaneel
• RST-knop voor het resetten van het Arduino-programma

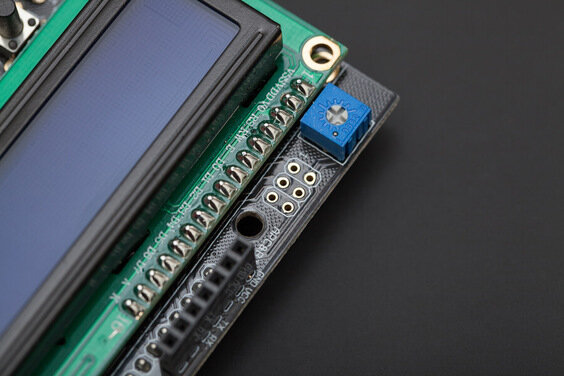

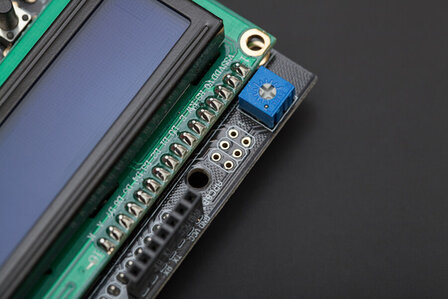

• Integreer een potentiometer voor het aanpassen van de achtergrondverlichting
• Gebruikte pin:
  • D4-D7 -> LCD-gegevensoverdracht
  • D8 -> Registreren Selecteer
  • D9 -> Pin inschakelen
  • D10 -> Achtergrondverlichting
• APC&BT pin header voor het aansluiten van draadloze apparaten, direct compatibel met:
  • APC220 Radiocommunicatiemodule
  • DFRobot Bluetooth V3
• Uitgebreide beschikbare I/O-pinnen
• Uitgebreide analoge pinout met standaard DFRobot-configuratie voor snelle sensoruitbreiding
• Afmeting: 80 x 58 mm (3,15 x 2,28 inch)
