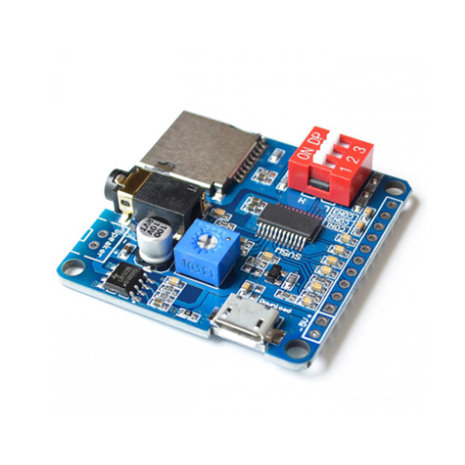

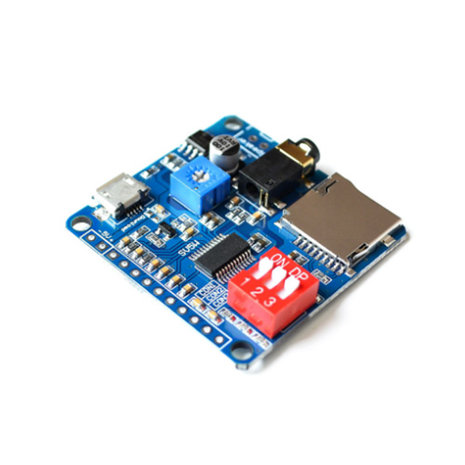

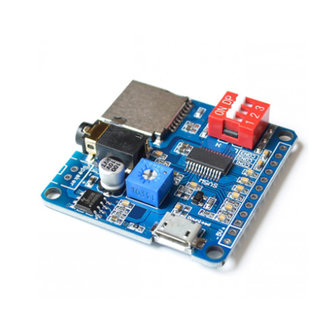

MP3 Player Audio Playback Module DY-SV5W
Kenmerken:
1. Ondersteuning van MP3- en WAV-decoderingsformaten.
2. Ondersteuning bemonsteringsfrequentie (KHz): 8/11.025/12/16/22.05/24/32/44.1/48.
3. 24-bit DAC-uitgang, dynamisch bereik ondersteuning 90dB, signaal-ruisverhouding ondersteuning 85dB.
4. Ondersteun volledig FAT16 / FAT32-bestandssysteem, maximale ondersteuning voor 32G TF-kaart.
5. Wordt geleverd met 5W klasse D eindversterker, kan direct 4Ω, 3 ~ 5W luidsprekers aansturen.
6. UART seriële poortbesturing spraakuitzendingsfunctie, kan afspelen, pauzeren, nummerselectie, volume optellen en aftrekken, enz., De grootste selectie van 65.535 nummers, baudrate van 9600bit / s regelen.
7. Ondersteuning voor IO-trigger-afspeelfunctie, 8 IO-poorten activeren 8 tracks of 8 IO-poorten om 255 tracks te activeren.
8. Ondersteunt One_line enkele bus seriële poortcontrole, kan afspelen, pauzeren, nummerselectie, volume optellen en aftrekken en andere functies regelen.
9. Ondersteuning van 3 configuratie-IO's voor maximaal 7 werkmodusselectie, instellingen voor draaischakelaars zijn eenvoudig.

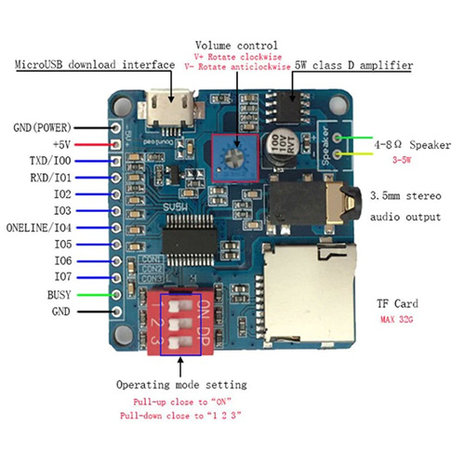

10. Module-interface en functiedefinitie
Specificatie:
Model: DY-SV5W

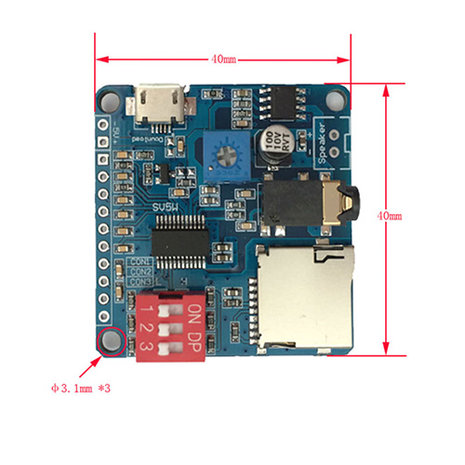

Afmetingen: 4x4cm/1.57x1.57inch
Kleur: zoals afgebeeld
Hoeveelheid: 1

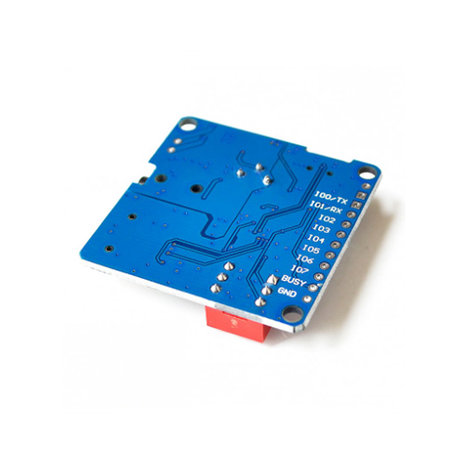

Pin definition:
|
Pin Name
|
Pin Description
|
|
5VNegative power supply
|
Meet5VNegative Power Supply (GND)
|
|
5VThe positive power supply
|
Meet5VThe positive power supply
|
|
TXD / IO0
|
IOTrigger mode as an input pinIO0;UARTUnder the control modeTXPins, connected to a control terminal (MCU)ofRX
|
|
RXD / IO1
|
IOTrigger mode as an input pinIO1; UARTUnder the control modeRXPins, connected to a control terminal (MCU)ofTX
|
|
IO2
|
IOTrigger mode input pinIO2
|
|
IO3
|
IOTrigger mode input pinIO3
|
|
IO4 / ONE_LINE
|
IOTrigger mode input pinIO4;One_LineSerial control line mode data receiving terminals
|
|
IO5
|
IOTrigger mode input pinIO5
|
|
IO6
|
IOTrigger mode input pinIO6
|
|
IO7
|
IOTrigger mode input pinIO7
|
|
BUSY
|
Playing tracks clear output (0V), Play end outputs a high level (3.3V)
|
|
GND
|
Ground reference terminal (control terminalGNDconnection)
|
