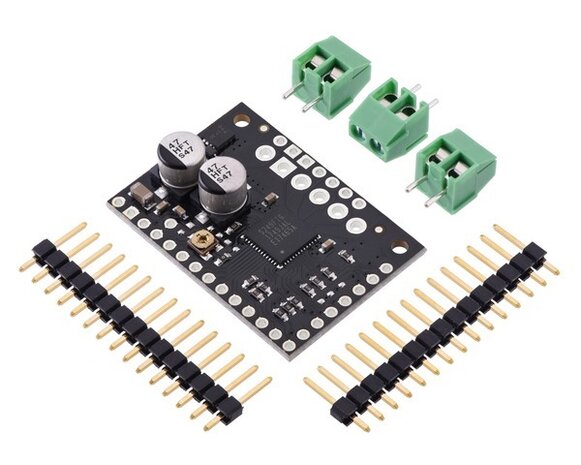

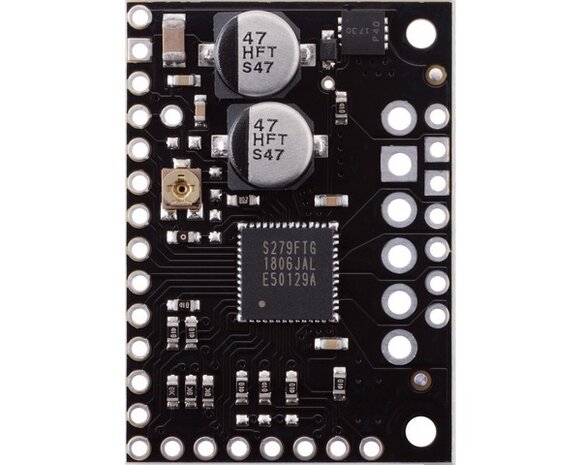

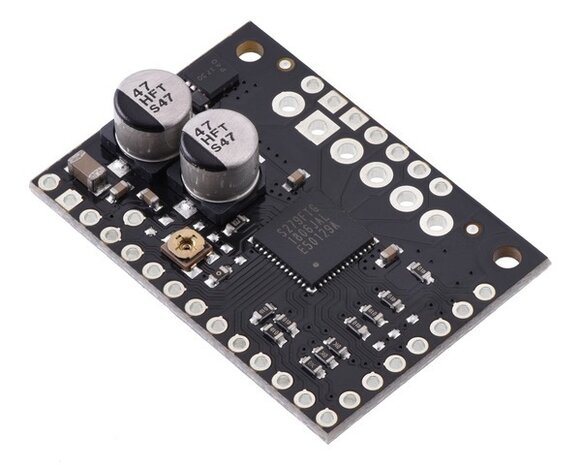

Dit breakout-bord maakt het eenvoudig om Toshiba's TB67S279FTG microstepping bipolaire stappenmotoraandrijving te gebruiken, die instelbare stroombegrenzing en zeven microstep-resoluties heeft (tot 1/32-stap). Bovendien selecteert het op dynamische wijze een optimale vervalmodus door de werkelijke motorstroom te bewaken, en het kan automatisch de aandrijfstroom onder de volledige hoeveelheid verminderen wanneer de motor licht wordt belast om vermogen en warmte te minimaliseren. De TB67S279FTG heeft een breed werkspanningsbereik van 10 V tot 47 V en kan continu ongeveer 1,2 A per fase leveren zonder koellichaam of geforceerde luchtstroom (tot 2 A piek). Het beschikt over ingebouwde bescherming tegen te lage of te hoge temperaturen; onze draagkaart voegt ook bescherming tegen omgekeerde spanning toe (tot 40 V).


Overzicht

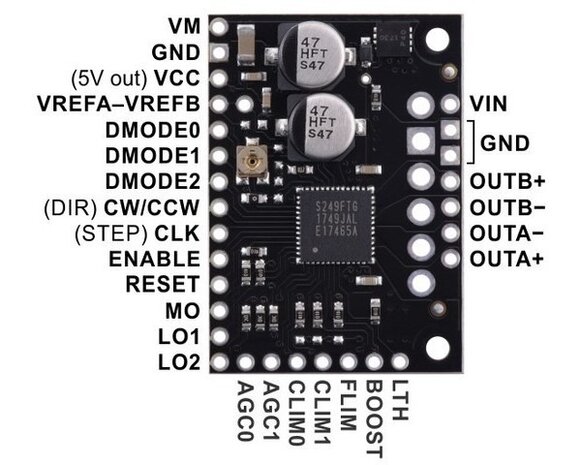

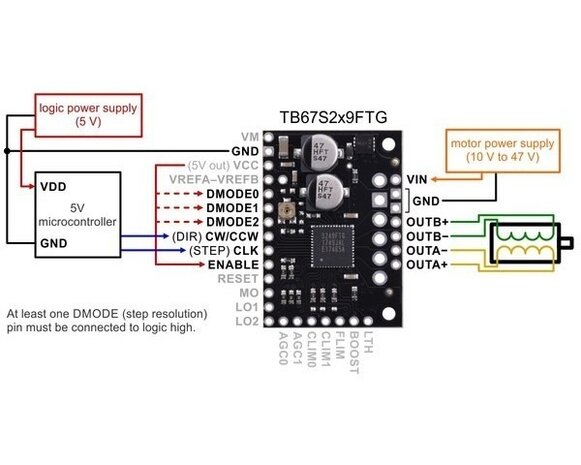

• Eenvoudige interface voor besturing van stap en richting
• Zeven verschillende stapmodi: volledige stap, niet-cirkelvormige halve stap, ronde halve stap, 1/4-stap, 1/8-stap, 1/16-stap en 1/32-stap
• Met de instelbare stroomregeling kunt u de maximale stroomuitgang instellen met een potentiometer, waarmee u spanningen boven de nominale spanning van uw stappenmotor kunt gebruiken om hogere stapsnelheden te bereiken
• Advanced Dynamic Mixed Decay (ADMD) schakelt dynamisch tussen langzame en snelle vervalmodi door de toestand van huidig ​​verval te bewaken (niet volgens vaste timing)
• Configureerbare Active Gain Control (AGC) reduceert de aandrijfstroom automatisch om energieverbruik en warmteontwikkeling te minimaliseren wanneer een maximaal koppel niet nodig is
• Voedingsspanning van de motor: 10 V tot 47 V
• Maximale continue stroom per fase zonder extra koeling:
  • TB67S249FTG : 1,7 A (4,5 A piek)
  • TB67S279FTG : 1,2 A (2 A piek)
• Ingebouwde regelaar (geen externe logische voedingsspanning nodig)
• Kan direct worden aangesloten op 3,3 V- en 5 V-systemen
• Onderspanningsblokkering en beveiliging tegen overstroom / kortsluiting en te hoge temperatuur
• Open-load detectie
• Actief-lage foutuitgangen duiden op overstroom, te hoge temperatuur of open belasting
• Dragerbord voegt bescherming tegen sperspanning toe tot 40 V

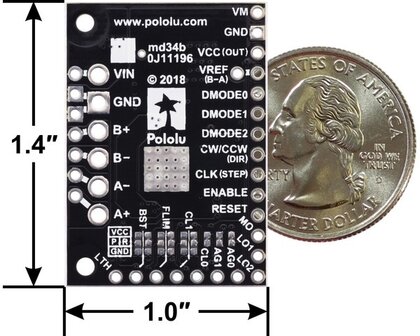

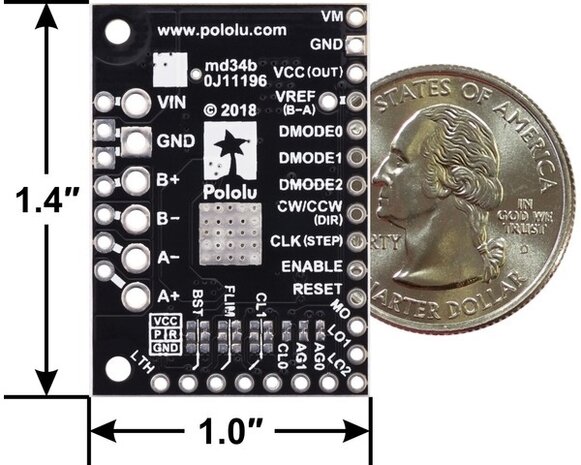

• Compact formaat (1.0 "× 1.4")
• Blootliggende soldeerbare grondpad onder het driver-IC aan de onderkant van de printplaat
