XR2206 Signaal Generator DIY-kit met behuizing

XR2206 Signaal Generator DIY-kit met behuizing

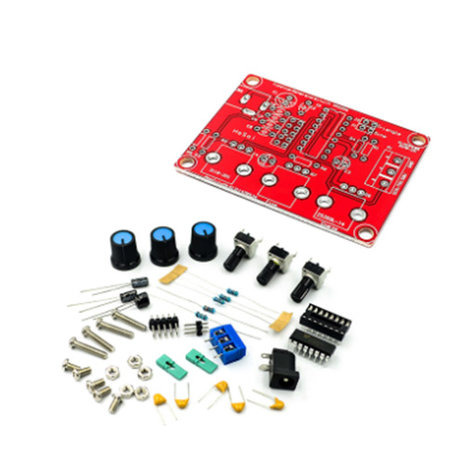

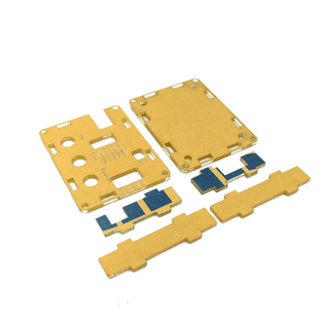

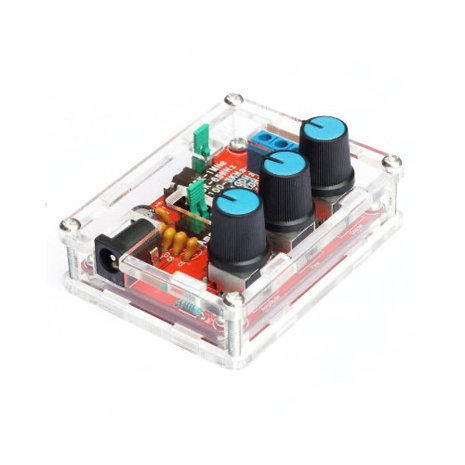

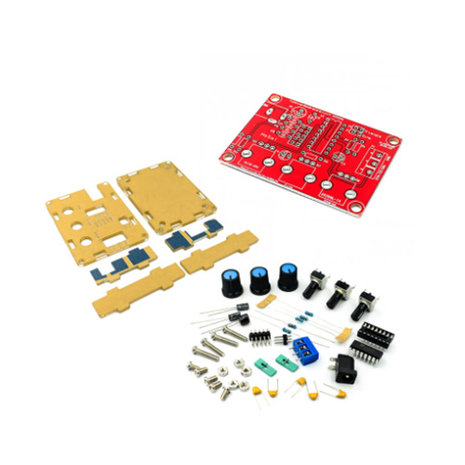

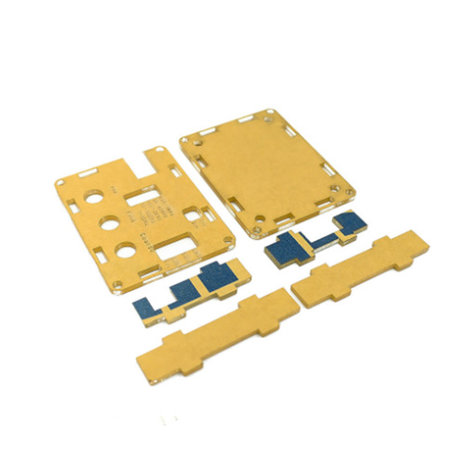

Functiegenerator met regelbare frequentie en amplitude. Met de wel bekende IC XR2206. Deze leuke bouwpakket is helemaal compleet met behuizing en knoppen.

Eigenschappen
Hoge resolutue: genereert sinus, driehoek en blokgolf.
Frequentiebereik: 1Hz-1MHz.
Regelbare frequentie en amplitude. De frequentie kan grof en fijn worden ingesteld.
Voeding: 9-12V. Werkt ook prima op een 9V-batterij, maar een externe voeding kan ook.


Technische specificaties
Voedingsspanning: 9-12V DC
Golfvormen: blok, sinus en driehoek
Impedantie: 600 Ohm + 10%
Frequentie: 1Hz-1MHz
Sinus:
Amplitude: 0-3V bij 9V DC voeding
Vervorming: minder dan 1% (at 1KHz)
Vlakheid: +0.05dB 1Hz - 100kHz
Blokgolf:
Amplitude: 8V (onbelast) bij 9V voeding
Rise time: kleiner dan 50ns (bij 1KHz)
Fall time: kleiner dan 30ns (bij 1KHz)
Symmetrie: kleiner dan 5% (bij 1KHz)
Driekhoekgolf:
Amplitude: 0-3V bij 9V voeding
Linerariteit: kleiner dan 1% (tot 100KHz) 10mA
